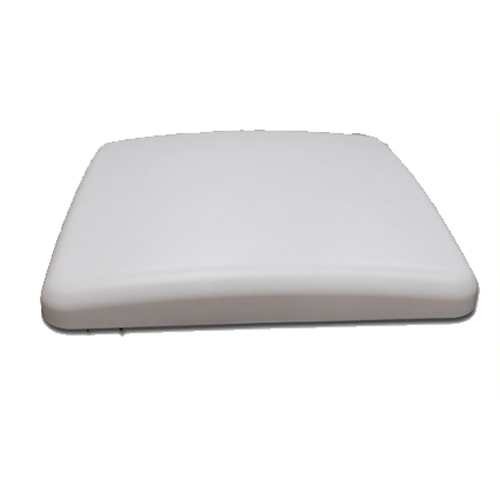

小型平板天线 JT-T0190

点击次数:  更新时间:2015-12-23 22:42:44

文档下载
咨询客服



电气指标

型号Model

JT-T0190

频率范围(FreqRange)

902-928MHZ

增益(Gain)

6dBi

水平波瓣宽度(Horizontal Beamwidth)

70º

垂直波瓣宽度(Vertical Beamwidth)

70º

前后比(F/B Ratio)

≥22dB

驻波比(VSWR)

≤1.4

阻抗(Impedance)

50 Ω

最大功率(Max. Power)

100W

极化方式(Polarization)

圆极化

接头型号(Connector)

N-K或客户需求

防雷保护( Lightning Protection)

直流接地

机械指标

尺寸mm(Dimension)

190x190x30mm

重量kg（Weight0）

0.5kg

抗风强度(Rated Wind Velocity)

39.6 m/s

反射板材料 ( Reflector material)

铝

天线罩颜色(Radome Color)

白色

天线外罩材料 (Radome material)

ABS

工作温度(Operating temperaturec)

-40～55 º
