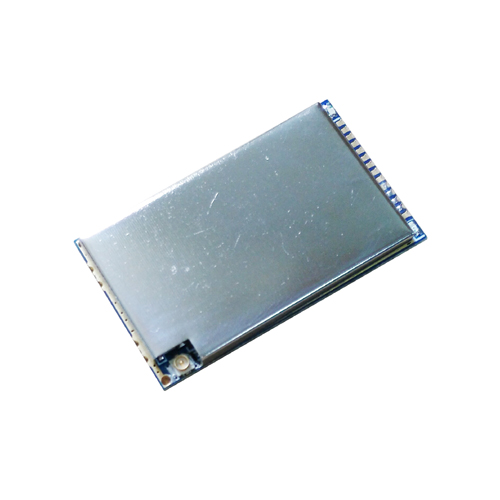

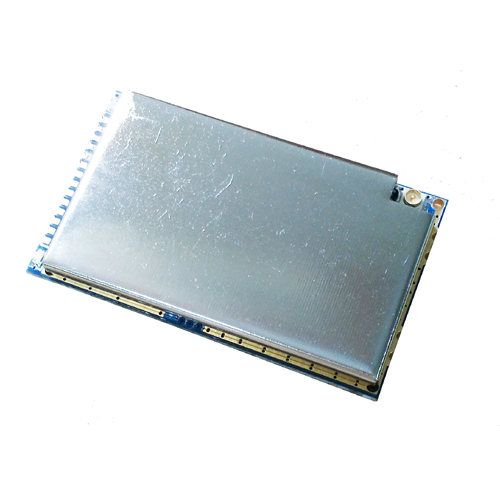

低功耗模块 JT-2850

点击次数:  更新时间:2015-9-2 9:33:07

文档下载
咨询客服
 产品简介：



JT-2850 是一款低功耗、体积小的超高频RFID 读写模块。支持ISO18000-6C 协议，能够对符合协议规范的RFID 电子标签进行读写操作。



 产品特性：


·超低功率输出，最大射频功率17DBM。

·超低功耗，最大工作电流约50mA。

·可以支持两路UART通信。

·可方便的嵌入掌上电脑、PAD、手持设备等移动设备中，从而实现这类设备的RFID 功能扩展。应用于物流仓储、人员识别、电子票据、电力巡查、产品质检、包裹跟踪等多种无线识别（RFID）系统。







产品参数：



性能参数：

工作频率

902～928 MHZ 865～868MHZ

支持协议

ISO18000-6C（EPC C1 GEN2）

测试软件

提供自动写卡、读卡DEMO软件，方便客户发卡和写卡

开 发 包

提供DEMO软件及C#、VC、Java等开发例程

通讯接口

两路UART通讯

射频功率

0dBm～17dBm

工作电压

3.6~5.5Vdc

工作电流

平均电流约50mA，峰值工作电流120mA

读取距离

0-80cm(外接40X40X5mm陶瓷天线)

物理参数：

产品尺寸

41.5X25X3mm

天线接口

IPEX座

工作温度

-20℃~55℃

存储温度

-30℃~80℃

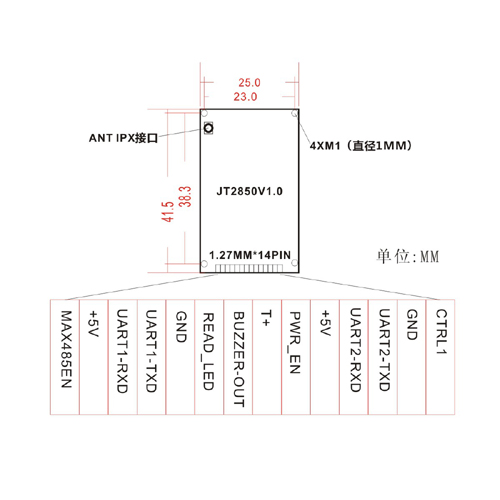

PCB板尺寸及接口说明：





开发套件说明：

    开发套件是将模块的接口板设计好，是为了方便用户更直观地检测模块的性能而开发的，用户只需按照项目需求进行测试及软件开发，从而提高了用户的开发效率。
