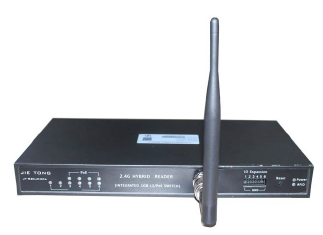

2.4GHZ RFID机柜式智能终端 JT-R20J030A
应用领域
产品特点
|
高接收灵敏度，远接收距离，多外设输入输出应用接口的智能管理终端设备 |
|
有效识别范围内电子标签以最高120Km/h的速度运行时 |
|
通过内部交换机网口读多卡时的读卡速度为：150张/秒 |
|
工业级1000M交换机可用于室外高温恶劣工作环境下工作 |
|
高数据平行吞吐量 |
|
支持Loop Detection和MDX自动极性翻转 |
捷通科技研发的JT-R20J030A是一款高接收灵敏度，远接收距离，多外设输入输出应用接口的2.4G RFID智能管理终端设备。它不仅集成设计了2.4G RFID读写器功能, 而且集成设计了一个带6个LAN口的1000M以太网交换机功能，以此同时，6个LAN口中的4个LAN口集成设计了符合PoE国际标准IEEE802.3at的PoE供电功能。
2.4G RFID读写器功能特色：
l 高接收灵敏度：-95dBm Max.
l 远接收距离：200米以上 (测试条件：1. 空旷无障碍场地；2. 发射端为915M+2.4G定位基站；3. 外接6dBi全向天线)。
l 读卡速度快：通过内部交换机网口读多卡时的读卡速度为：150张/秒。
1000M以太网交换机功能特色：
l 高数据平行吞吐量：单口最高可达900Mbps; 双口同时工作最高可达1500Mbps.
l 10M/100M/1000M工作模式自动切换。
l 支持Loop Detection和MDX自动极性翻转.
l Boardcast/Multcast/Unkown DA Storm数据保护。
PoE功能特色：
l 完全支持IEEE802.3at标准及PSE和PD之间的检测协议验证过程，属于标准PoE供电设备。
l 工业级1000M交换机可用于室外高温恶劣工作环境下工作。
产品接口介绍（1）
后面板接口
DC48V:
电源输入接口。标配电源适配器为DC48V/1A (符合CE, GS, UL, CCC安规标准) RS485-1 ~ RS485-3接口:
用RS232-DB9标准连接器来实现RS485的通信接口，其接口脚定义如下图所示。
|
RS232-DB9连接器针脚序号 |
RS485接口实际信号定义 |
|
1 |
A+ |
|
2 |
B- |
|
3 |
NC |
|
4 |
NC |
|
5 |
GND |
|
6 |
NC |
|
7 |
NC |
|
8 |
NC |
|
9 |
+12V |
RS232接口:
RS232标准接口定义如下图所示。
|
RS232-DB9连接器针脚序号 |
RS232接口信号定义 |
|
1 |
NC |
|
2 |
TXD |
|
3 |
RXD |
|
4 |
NC |
|
5 |
GND |
|
6 |
NC |
|
7 |
NC |
|
8 |
NC |
|
9 |
+12V |
LAN1-LAN6网口：
6个标准1000M网口，其中LAN3-LAN6支持IEEE802.3at PoE供电。
产品接口介绍（2）
前面板接口
网口/PoE工作指示灯:
6个网口指示灯分别对应后面板的6个1000M网口的工作状态指示，其中4个PoE电源工作指示灯分别对应后面板的4个PoE网口的PoE电源工作状态指示。
RFID天线接口：
l 一个标准N头天线接口，可选接2.4G全向胶棒天线或向外延伸一条N头CAT-5类射频同轴线，去外接定向高增益2.4G天线。
l 当前默认外接一个N头转SMA的2.4G 6dBi全向胶棒天线。IO Expansion扩展口：
用户自定义GPIO扩展口6个，捷通科技可根据客户需要，自由定义输入输出用途。
Reset复位键：
按此RESET复位按键至少2秒以上，整机进入硬件复位状态, 系统进入重新上电复位工作状态。
Power电源指示灯：
当智能终端插入DC48V/1A的电源适配器后，该电源指示灯点亮。当电源适配器从DC48V电源接口拔出后，该电源指示灯熄灭。
RFID读卡灯：
只要2.4G RFID读写器开始读卡操作，该RFID读卡指示灯就开始以2次/秒频率闪动
产品性能技术规格（1）
2.4G RFID读写器性能技术参数
|
工作频段 |
2.4G ISM (2402~2483MHz) |
|
|
工作模式 |
收发一体 |
|
|
通信速率 |
默认1Mbps.1Mbps/2Mbps可选 |
|
|
发射功率 |
4dBm Max.（可通过上位机Demo软件调整发射功率大小) |
|
|
调制方式 |
GFSK |
|
|
频偏 |
±170KHz @ 1Mbps Data Rate |
|
|
发射功率精度 |
±4dB |
|
|
邻道抑制比 |
1st Channel |
-25dBc @1Mbps Data Rate |
|
2nd Channel |
-50dBc @1Mbps Data Rate |
|
|
接收灵敏度 |
-96dBm (1Mbps Data Rate, 捷通标签数据包协议长度10-bytes,BER «1E-04) |
|
|
接收载噪比选择性 |
9dB (1Mbps Data Rate, Co-Channel Interference) |
|
|
RSSI接收精度 |
±2dB |
|
|
RSSI有效接收范围 |
-90 ~ -20dBm |
|
|
RSSI解析度 |
±1dB |
|
|
天线参数 |
50ohm标准射频N头（Female),可接一路各种不同增益大小和波束宽度的定向天线类型，也可接各种不同增益大小的全向天线类型 |
|
|
移动识别速度 |
200km/h |
|
|
防冲突读卡 |
»200张（在Co-Channel模式下，通过RS232,RS485,Ethernet读卡；测试场所：空 旷无障碍地带） |
|
|
通信读卡接口 |
RS232/RS485/Ethernet（串口支持Modbus通信协议） |
|
|
供电接口 |
DC48V/1A; 标准POE供电PSE设备（符合IEEE802.3af/at） |
|
|
整机最大功耗 |
24W（RS232或RS485或Ethernet读卡 + 4个POE-LAN口和2个LAN口都外接设备） |
|
|
2.4G RFID标签数据协议 |
默认为捷通2.4G私有协议，可根据用户要求定制用户专用标签数据协议 |
|
|
安全加密方式 |
支持AES-128b/192b/256b |
|
|
RFID射频通信标准 |
满足ISO18000-4-2015 |
|
|
有效接收2.4G标签的读卡距离 |
至少150米以上（测试条件：1. 外接6dBi全向胶棒天线；2. 标签采用捷通科技的 JT-T20A022A标准卡式有源标签；3. 测试环境为空旷无障碍物场地） |
|
产品性能技术规格（2）
1000M以太网交换机性能技术参数
|
以太网交换机类型(Ethernet Switch Type) |
标准1000M非网管以太网L2 Switch |
|
交换机网口数量 (Switch Port Quantity) |
6 Ports |
|
以太网通信容量(Ethernet Communication Capacity) |
标准1000Mbps |
|
MAC地址表容量 (MAC Look-up Capacity) |
4KB with 4-way Hash Algorithm |
|
MAC地址表老化时间(MAC Look-up Aging Time) |
200-400 Seconds |
|
MAC过滤（MAC Filtering） |
6 ports with Independent VLAN Learning, Support IEEE802.1Q |
|
数据通信方式（Data Communication Mode） |
Full Duplex for 1000M Mode; Optional Backpressure Half Duplex for 10/100M mode |
|
支持最大数据包转发长度（Supported Maximum Ethernet Forwarding Packet Length） |
Support 9216B Jumbo Packet Length Forwarding at Wire Speed |
|
数据转发安全过滤能力（Data Packet Forwarding Security Filtering Capacity） |
对Broadcast/Multicast/Unkown DA Storm有保护过滤作用 |
|
端口之间的数据单向吞吐量（One-Directional Port- Port Data Thoughput） |
最高可达950Mbps(可查阅附页有关吞吐量测试曲线图) |
|
单口上行与双口下行数据双向吞吐量 |
最高可达1500Mbps(可查阅附页有关吞吐量测试曲线图） |

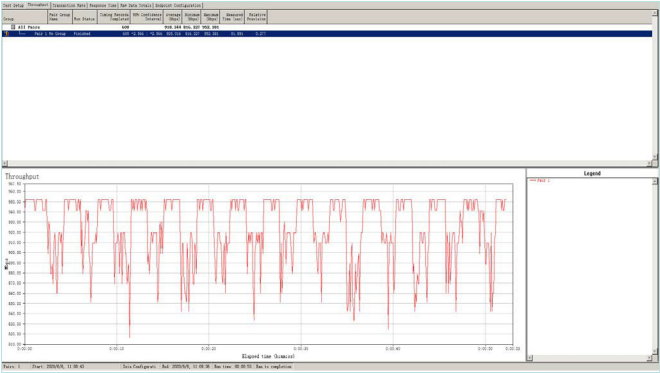

数据吞吐量测试曲线图1： 单向流量测试
产品性能技术规格（3）

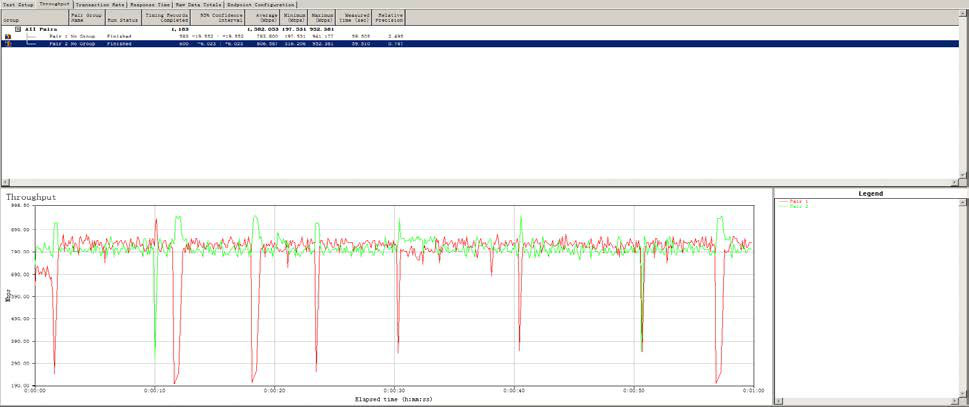

| 数据吞吐量测试曲线图2： 双向流量测试 |
PoE/PSE性能技术参数
|
PoE设备类型 |
符合IEEE802.3af/at的标准PSE供电设备 |
|
|
PSE认证检测过程 |
完全满足供电过程中的检测，分类，供电，断电认证过程 |
|
|
PSE供电能力 |
直流输入电压范围 |
44V-57V（af版本）；50V-57V(at版本） |
|
可提供的最大电功率 |
13W(af版本）；26W（at版本） |
|
POE-PSE供电检测PD分类表
|
参数比较 |
IEEE802.3af |
IEEE802.3at |
备注 |
|
|
参数值 |
参数值 |
|||
|
PSE供电特性 |
直流电压范围 |
44V–57V(48V) |
50V–57V(50V) |
|
|
典型工作电流 |
10-350mA |
10-750mA |
|
|
|
典型输出功率 |
15.4W |
30W |
|
|
|
超载检查电流 |
350mA-500mA |
350mA-500mA |
|
|
|
空载工作电流 |
5mA |
5mA |
|
|
|
PD受电特性 |
PD电压范围 |
37V-57V |
37V-57V |
|
|
PD电功率分级 |
3.84W-12.95W (4级) |
支持Class4分级（25.5W） |
|
|
|
PD分级类别 |
Class0 |
0-12.95W |
|
|
|
Class1 |
0-3.84W |
|
||
|
Class2 |
3.85W-6.49W |
|
||
|
Class3 |
6.5W-12.95W |
|
||
产品常规技术规格
|
工作温度 |
-40°~+85° |
|
|
存储问题 |
-40°~+125° |
|
|
IP防护等级 |
IP54 |
|
|
尺寸 |
300*152*38mm |
|
|
重量 |
1.2kg |
|
|
材质 |
镀锌板达克罗喷油 |
|
|
用户二次开发资源 |
2.4G RFID读写器 |
2.4G RFID读写器功能提供DEMO and C#, C++, Java供客户二次开发 |
|
1000M以太网交换机 |
可提供I2C接口函数API给用户扩展L3网管型带路由功能的交换机 |
|
|
安规认证标准 |
US FCC 47 CFG ch.1 Part15; ETSI EN302 208- 1(V1.4.1) |
|
2.4G RFID智能终端应用链接拓扑结构图（1）

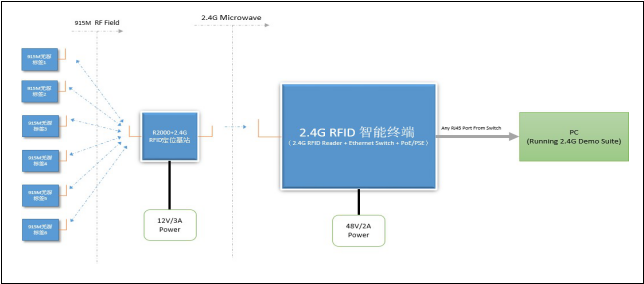

915M RFID系统与智能终端连接结构图

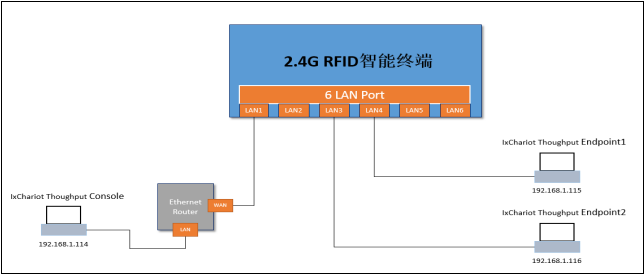

2.4G RFID智能终端交换机网口间数据转发测试连接结构图

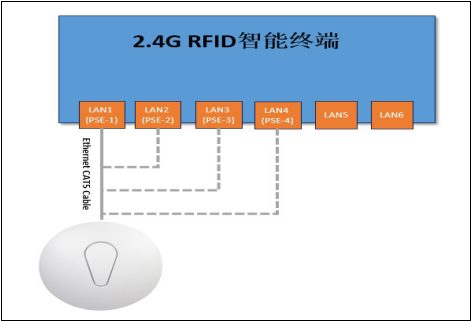

2.4G RFID智能终端POE供电连接示意图
|
